南京芯興自主研發設計的射頻二極管芯片，其結構為PIN結構，當外加正向偏置時，呈現低阻導通狀態，實現對微波功率的傳輸，當外加反向偏置時，實現對微波功率的反射，廣泛應用于射頻開關、移相、衰減電路等微波控制電路中。

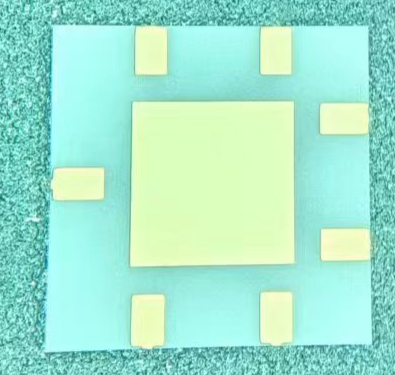

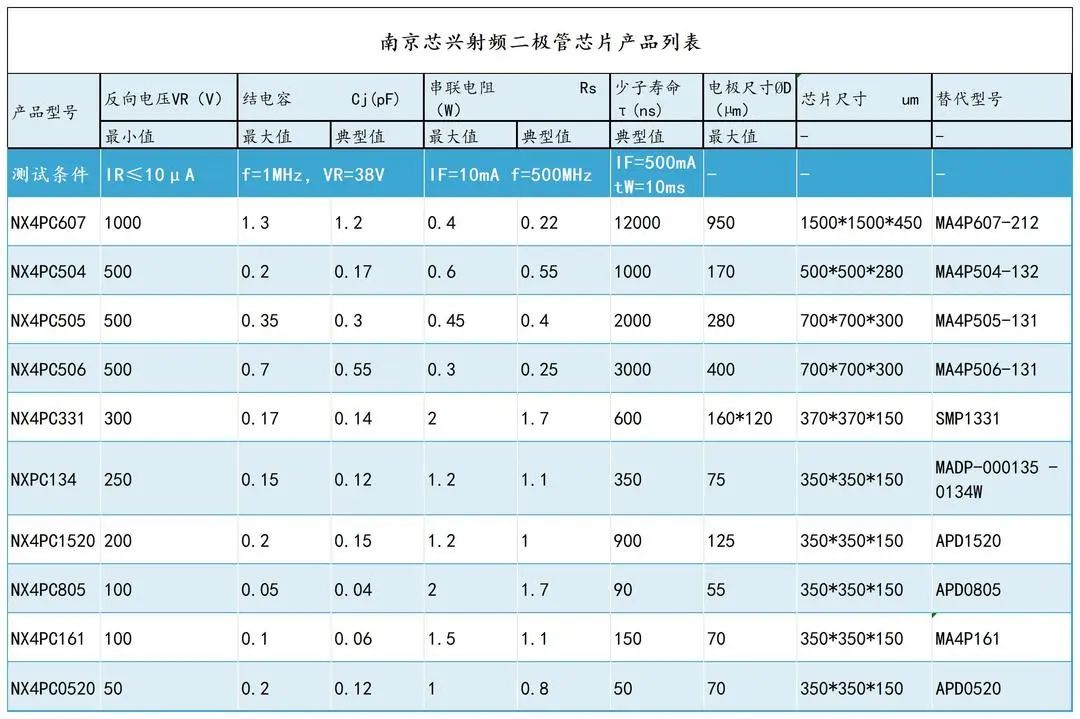

PIN二極管芯片

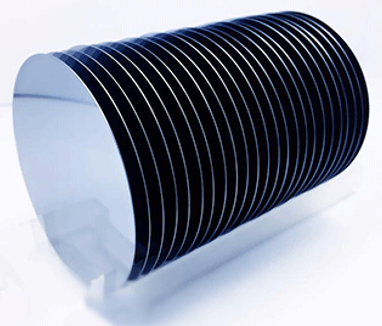

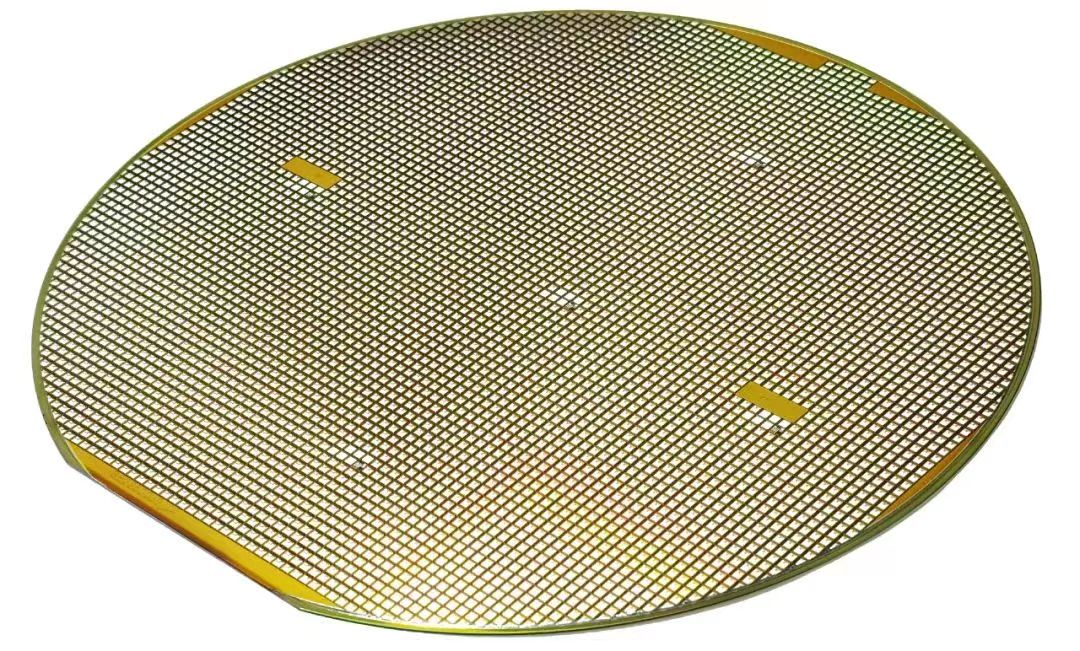

PIN二極管外延片

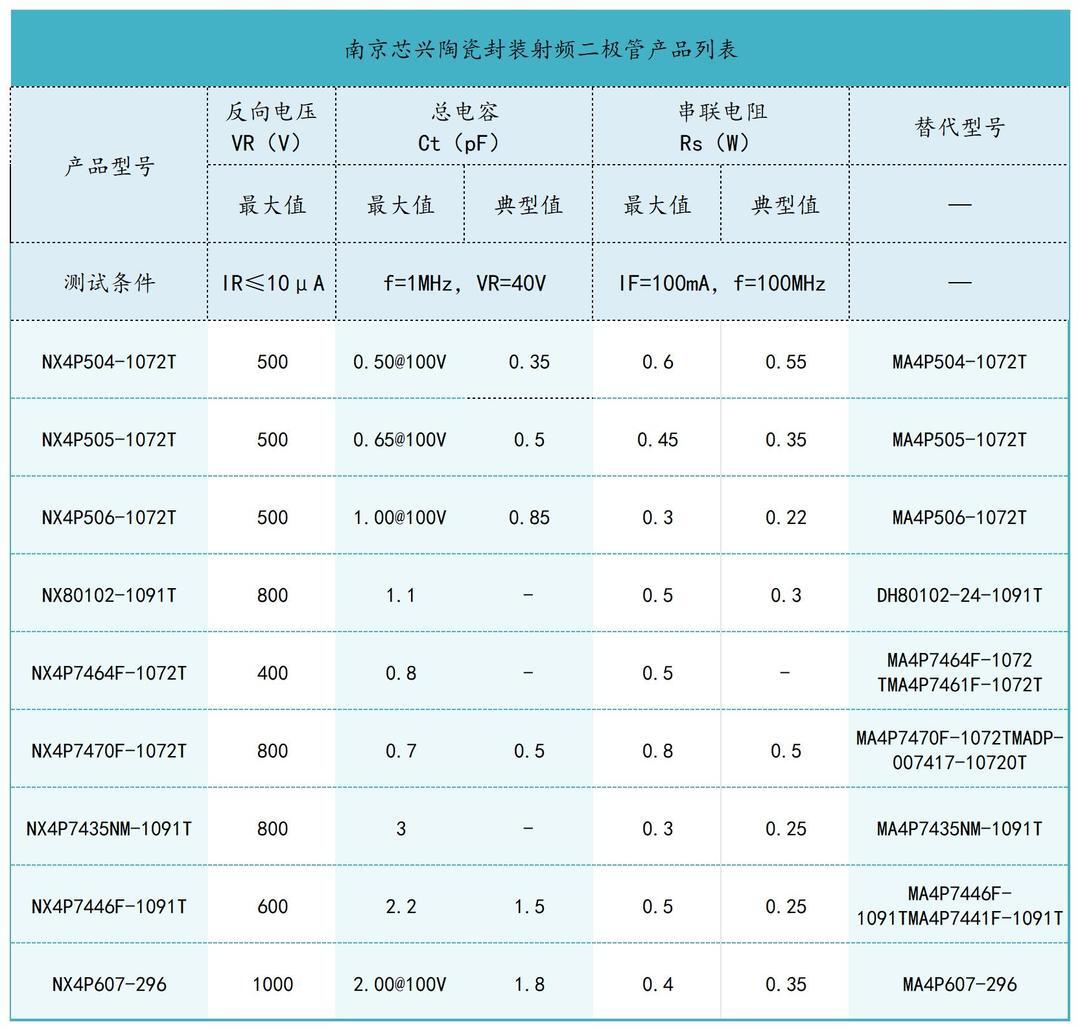

     表貼二極管是將射頻芯片焊接在高導熱金屬電極上，并整體封裝在金屬陶瓷管殼內。此封裝滿足了低熱阻、低插損、高可靠的使用需求，非常適用于大功率射頻開關電路，電臺通信等。

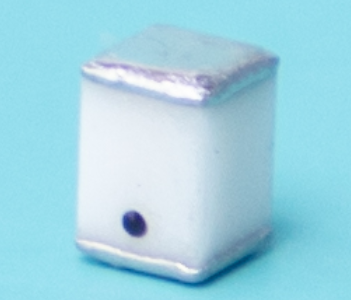

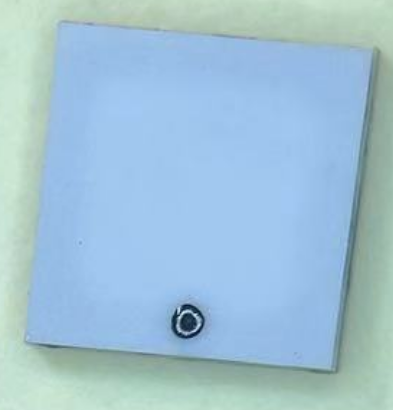

表面貼裝結構

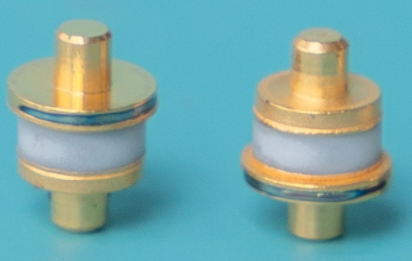

金屬陶瓷同軸結構

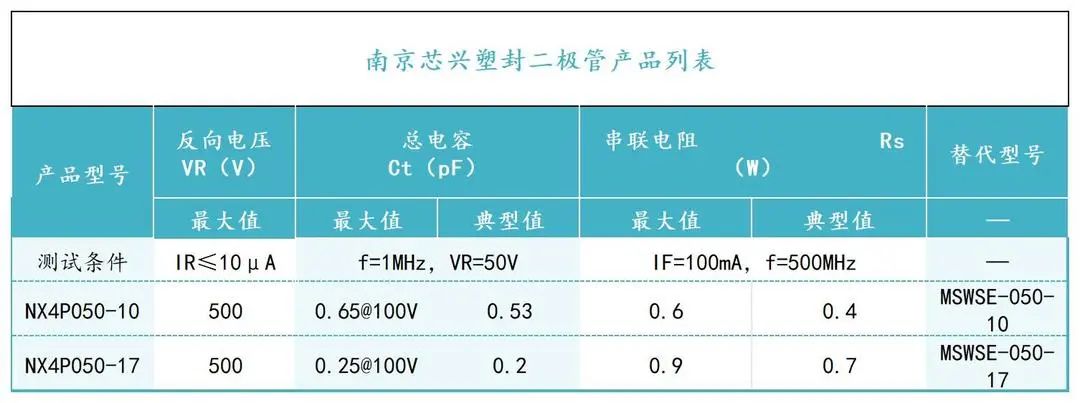

     塑封表貼二極管是將射頻芯片用高導熱納米銀漿焊接在金屬引線框架上，并整體進行注塑封裝；此封裝滿足小體積、低插損、高頻率的使用需求，非常適用于中小功率射頻開關電路、電臺通信等。

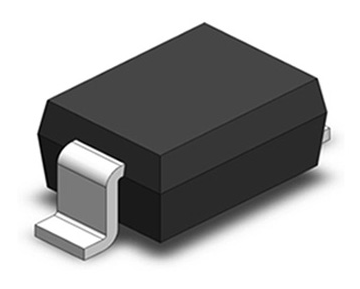

表貼塑封二極管

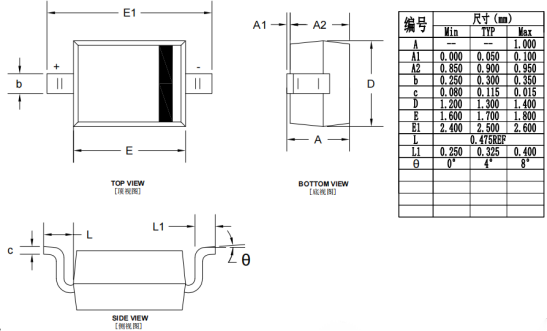

塑封尺寸

    一分多開關是高功率和高隔離度的單刀多擲PIN開關器件，設計用于10 MHz至2500 MHz。它的額定工作功率高，輸入和輸出的駐波比好。開關選用低插損和高可靠性的PIN二極管，可用作高功率 T / R 切換開關。

PIN開關正面圖

PIN開關背面圖
