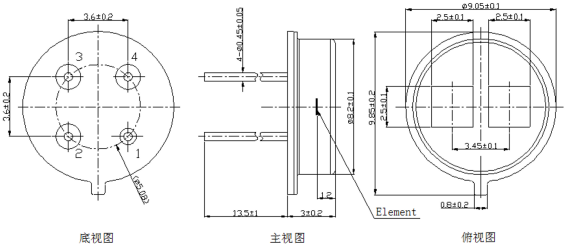

Unit: mm

1.GND

2.NTC

3.TP2

4.TP1

1.設計限制

該傳感器設計用于室內使用。

當用于室外應用時，請務必使用合適的補充光學濾光片和防潮結構。

為避免因操作故障或失靈引起二次故障，可預先添加防故障功能。

2.使用限制

為防止傳感器故障，運行故障或任何其它故障，請勿在以下或類似條件下使用此傳感器。

（1）環境溫度變化劇烈。

（2）強烈震動或振動。

（3）在通過有阻隔材料（玻璃，霧等）的地方時，紅外線無法通過檢測區域。

（4）在液體，腐蝕性氣體和海水中。

（5）在高濕度大氣環境中連續使用。

（6）靜態電場或強電磁波輻射。

（7）腐蝕性氣體或海風。

（8）可能污染光學窗口的骯臟和多塵的環境。

3.焊接限制

（1）焊接時使用烙鐵焊接。焊接溫度在260℃下，時間10秒內。避免長時間保持傳感器引腳過熱，

（2）在焊接后必須清洗掉所有焊劑,使用刷子沖洗。使用超聲波清洗機可能會導致性能故障。

4.產品使用限制

在任何適用的法律或規定下使用和銷售。

因錯誤使用導致傳感器故障，不適當?shù)奶幚砘虼鎯Σ皇侵圃焐痰呢?zé)任。
